Lugar de origem:
Shenzhen, China
Marca:
Polcd
Certificação:
RoHS, ISO9001
Número do modelo:
PCB800852
Contacte-nos
Vídeo
Vídeo
Vídeo
Vídeo

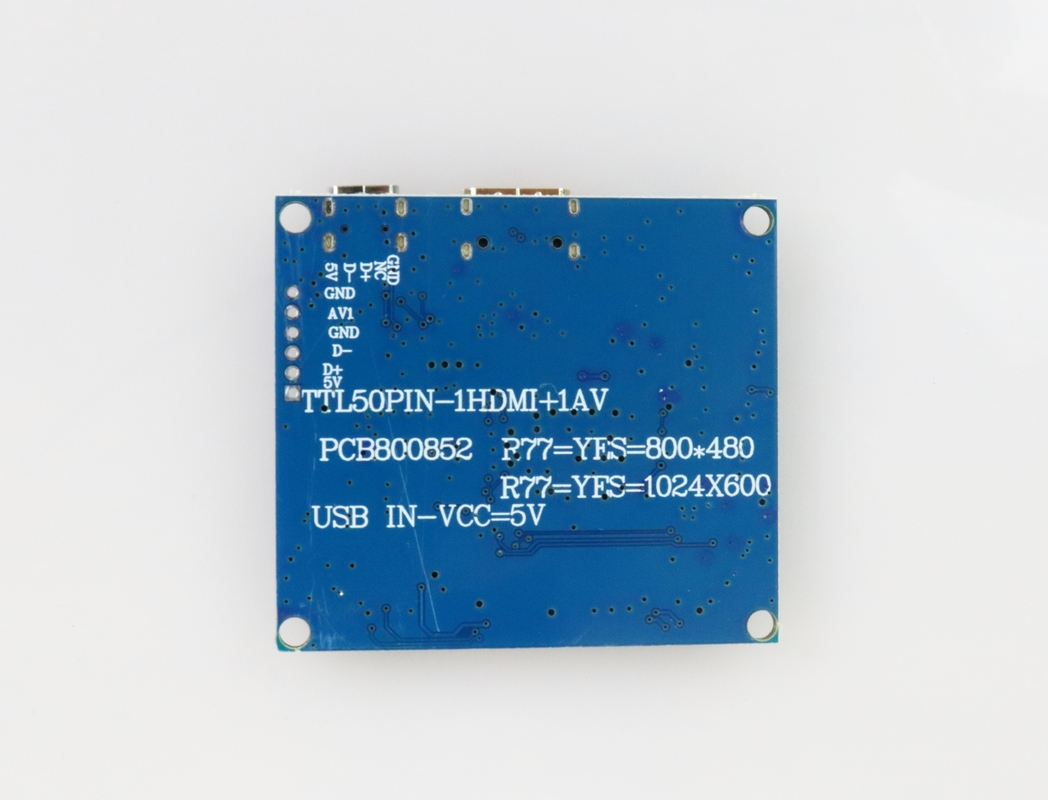

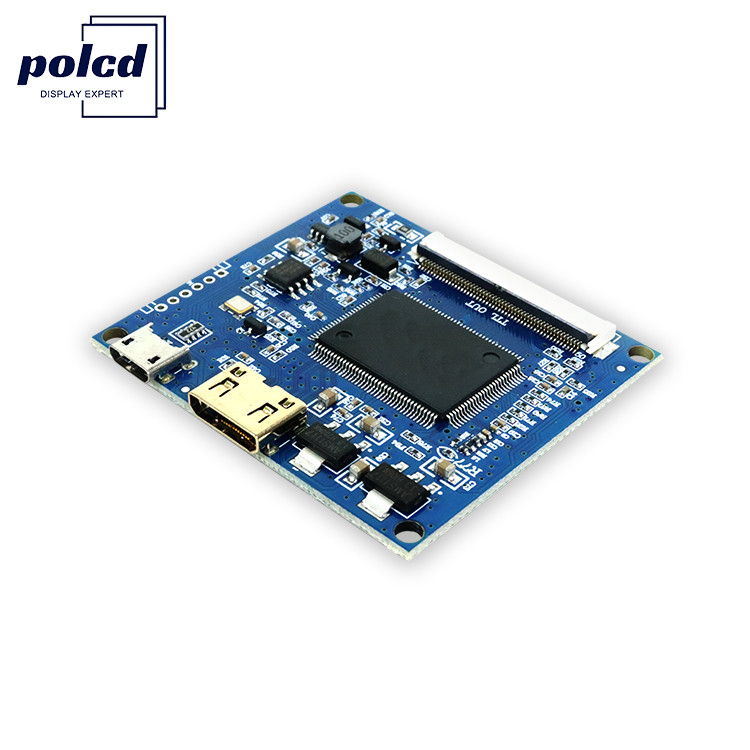

Placa de direção de visualização LCD de 7 polegadas
A aparência, o tamanho e a função dos produtos de PCB são exatamente os mesmos, mas os modelos de ecrã LCD acionados são diferentes:
| Tabela do condutor Modelo | Descrição da função | Observação |
| PCB800850 | Suporte LCD de 3,5 polegadas | Referência de definição LQ035NC111 |
| PCB800851 | Suporte LCD de 4,3 polegadas-40P | Referência de definição AT043TN24V.1 |
| PCB800852 | Suporte a LCD 50PIN | Referência de definição AT070TN92 |
| PCB800853 | Suporte a LCD 40PIN | Referência de definição EJ070NA-01J |

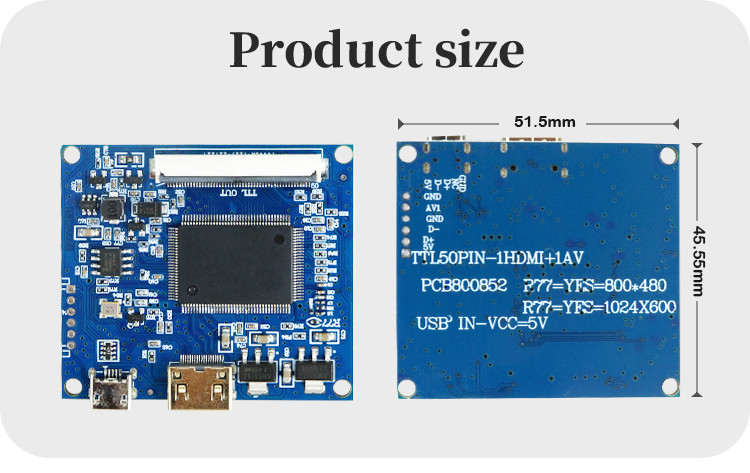

| Dimensões: 52 mm*46 mm*6 mm | ||
Descrição da função de interface
| HD-MI | Entrada HD-MI | O padrão HD-MI é 1.2 |
| USB1 | entrada de potência | 5V |
| J4 | entrada de potência | 5V |
| CON8 | Portão de saída por toque | Acesso direto no canto da tela |
| CON6 | Saída de sinal TTL-50PIN | Referência de definição AT070TN92 |
Características
1Interface de alimentação Mirco USB, alimentação padrão de 5 V, deve ser superior a 1,5 A.
2Não há botões nem controle remoto, ele muda automaticamente para o canal HD-MI após ligar o HD-MI.
3. 1 canal de entrada de sinal HD-MI, e este IC suporta HD-MI 1.2
4O HD-MI é uma base MINI de alta qualidade.
5A interface do ecrã adota um conector de alta qualidade revestido de ouro - definição 50PIN-AT070tn92.
6. O sinal USB-DM+DP pode ser expandido externamente.
7A placa de direção adota um projeto de circuito especial que pode conduzir as luzes de fundo LED dentro de 10V e suporta uma saída de corrente máxima de 180MA.
9Suporte à saída de sinal TTL.
Ele pode suportar telas LCD 50PIN comuns de 6,5 ′′ 7 ′′ 8 ′′ 9 ′′ 10,1 polegadas, como AT070TN92.
Esta placa de comando adota tecnologia SMD completa. Os parâmetros relevantes são concebidos de acordo com os padrões industriais, e os padrões de navegação são de acordo com os padrões civis.
10Este painel de direção utiliza um assento especial FPC revestido de ouro de dois lados.
Requisitos de transporte, armazenamento e utilização
1Não aplicar pressão pesada nem deformar a curva.
2- Antiestática e resistente à água
3. Umidade relativa < 80%
4Temperatura de operação: -60°C
5Humidade de funcionamento: 0°C a 40°C
J4-INPOuroConnector
| 1 | +5V | Voltagem de entrada da fonte de alimentação |
| 2 | D+ | Conexão de sinal USB |
| 3 | D- | Conexão de sinal USB |
| 4 | GND | GND |
| 5 | AV | Nenhuma função |
| 6 | GND | em terra |
Doença de Huntington-MiocárdioConnector
| 1 | Mini HD-MI interface padrão | Disponível cabo padrão |
MircoUSBConnector
| 1 | Interface padrão Mirco USB | Disponível cabo padrão |
CON4 -- Esta interface não faz distinção entre as ligações superior e inferior do FPC do ecrã LCD.
