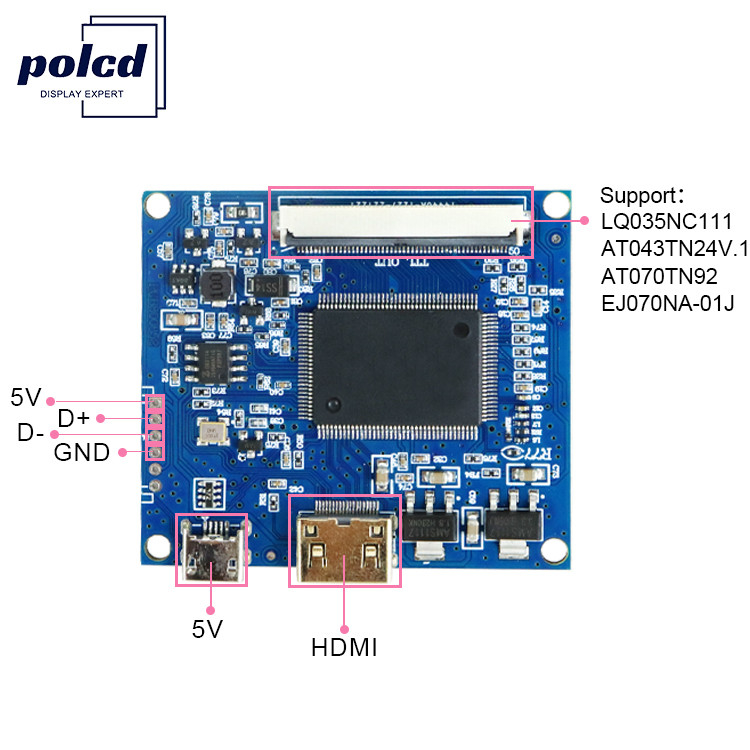

Mini Display Driver Board LCD Screen Controlador de PCB
A aparência, o tamanho e a função dos produtos de PCB são exatamente os mesmos, mas os modelos de ecrã LCD acionados são diferentes:
| Tabela do condutor Modelo | Descrição da função | Observação |
| PCB800850 | Suporte LCD de 3,5 polegadas | Referência de definição LQ035NC111 |
| PCB800851 | Suporte LCD de 4,3 polegadas-40P | Referência de definição AT043TN24V.1 |
| PCB800852 | Suporte a LCD 50PIN | Referência de definição AT070TN92 |
| PCB800853 | Suporte a LCD 40PIN | Referência de definição EJ070NA-01J |
| Dimensões: 52 mm*46 mm*6 mm | ||
Características
1Interface de alimentação Mirco USB, alimentação padrão de 5 V, deve ser superior a 1,5 A.
2Não há botões nem controle remoto, ele muda automaticamente para o canal HD-MI após ligar o HD-MI.
3. 1 canal de entrada de sinal HD-MI, e este IC suporta HD-MI 1.2
4O HD-MI é uma base MINI de alta qualidade.
5A interface da tela adota um conector 40PIN EJ070NA-01J de alta qualidade revestido de ouro.
6.O sinal USB --DM+DP pode ser expandido externamente.
7A placa de direção adota um projeto de circuito especial que pode conduzir as luzes de fundo LED dentro de 10V e suporta uma saída de corrente máxima de 180MA.
9Suporte à saída de sinal TTL.
Ele pode suportar tela LCD comum de 40PIN 7 "8" 9 "10,1 polegadas, como o EJ070NA-01J.
Esta placa de comando adota tecnologia SMD completa. Os parâmetros relevantes são concebidos de acordo com os padrões industriais, e os padrões de navegação são de acordo com os padrões civis.
10.Esta placa de direção utiliza um assento especial de FPC revestido de ouro de dois lados.
Requisitos de transporte, armazenamento e utilização
1Não aplicar pressão pesada nem deformar a curva.
2- Antiestática e resistente à água
3. Umidade relativa < 80%
4Temperatura de operação: -60°C
5Humidade de funcionamento: 0°C a 40°C
J4-INPOuroConnector
| 1 | +5V | Voltagem de entrada da fonte de alimentação |
| 2 | D+ | Conexão de sinal USB |
| 3 | D- | Conexão de sinal USB |
| 4 | GND | GND |
| 5 | AV | Nenhuma função |
| 6 | GND | em terra |
Doença de Huntington-MiocárdioConnector
| 1 | Mini HD-MI interface padrão | Disponível cabo padrão |
MIRCO USBConnector
| 1 | Interface padrão Mirco USB | Disponível cabo padrão |
CON4 -- Esta interface não faz distinção entre as ligações superior e inferior do FPC do ecrã LCD.
